Nasze systemy fundamentów śrubowych

Oferujemy pale fundamentowe w dwóch sprawdzonych systemach: 139,7 mm oraz 88,9 mm. Każdy z nich został zaprojektowany z myślą o różnych wymaganiach dotyczących nośności i zastosowaniach konstrukcyjnych, zapewniając niezawodność, szybki montaż oraz wieloletnią trwałość.

Skontaktuj się z nami

System 139,7mm

System 139,7 to system modułowy, o średnicy zewnętrznej 139,7mm i grubościach ścianek 3,6 lub 5,0mm. Sercem systemu jest unikalna konstrukcja łącząca: opatentowana 8-ramienna gwiazda (do przenoszenia momentu wkręcającego) i flanszy (do maksymalizacji własności geotechnicznych).


Close-up of the patented Winkelmann screw pile connection with star connector and flange

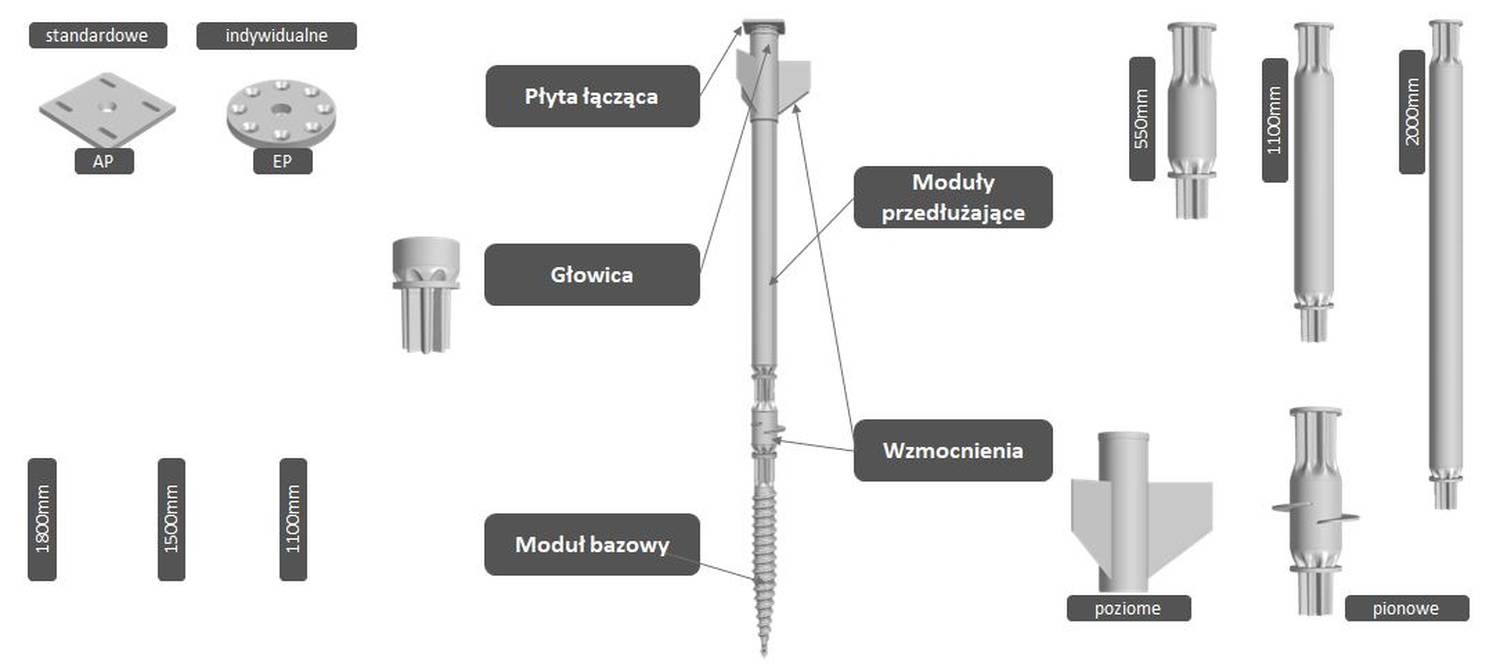

Diagram of the Winkelmann 139.7 mm modular screw foundation system with base module, extensions, heads, and reinforcement modules

System modułowy pozwala na łączenie ze sobą pojedynczych modułów tworząc jednolity śrubowy pal fundamentowy, w praktyce nawet o długości 12m. Podstawą pala jest zawsze moduł bazowy, którego gwint wytwarzany jest w technologii flowforming. Moduł bazowy występuje w 3 długościach. Również w 3 różnych długościach występują moduły przedłużające. Pal śrubowy wieńczy głowica lub płyta łącząca, do elementów których mocowana jest docelowa konstrukcja wspierana. W przypadku zapotrzebowania na podniesienie własności geotechnicznych stosujemy odpowiednio wzmacniacze pionowe i poziome.


System 88,9mm

System 88,9 to śruby fundamentowe o średnicy zewnętrznej 88,9mm oraz grubościach ścianek 2,0 lub 3,6mm. Gwint formowany w naszej tradycyjnej technologii flowformingu. Śruby te posiadają stałe długości:

  • 1,0m,

  • 1,7m oraz

  • 2,4m.

Do połączenia z konstrukcją wspieraną służą dwa rodzaje “głowic” Typ A - wpuszczana z gwintem zew. oraz Typ B - doczołowa.

Diagram of the Winkelmann 88.9 mm screw foundation system with Type A and Type B heads and available pile lengths
