Próby obciążeniowe pali
Statyczna próba obciążeniowa pala to najpewniejsza metoda oceny nośności fundamentów palowych. Jest to badanie terenowe, które pozwala sprawdzić w rzeczywistości, jak zaprojektowane pale zachowują się pod obciążeniem. Test pozwala dokładnie stwierdzić,czy pal fundamentowy przeniesie przewidywane obciążenia w sposób bezpieczny i jak będzie się przy tym odkształcał.
Oferujemy naszym klientom dla konkretnego projektu wykonanie na miejscu budowy statycznych prób obciążenia projektowanych śrubowych pali fundamentowych wg zaleceń normy EN 22477. Wykonujemy próby na ściskanie i rozciąganie oraz na działanie sił poziomych. Jedna próba obciążeniowa trwa ok. 5h.
Kiedy i po co wykonuje się próby obciążeniowe pali fundamentowych?
Próby obciążeniowe pali fundamentowych zaleca się wykonywać już na etapie projektowym. Pozwala to najdokładniej określić nośność i tym samym zaprojektować fundament w sposób najbardziej ekonomiczny.
Próby stanowią też dodatkowe rozpoznanie warunków gruntowych przed samą realizacją inwestycji, co między innymi pozwala na lepsze przygotowanie się pod względem instalacyjnym.
Badania mogą wydawać się dodatkowym, niepotrzebnym kosztem, jednak w rzeczywistości zmniejszają całościowy wydatek na inwestycję i niwelują niepewności projektowe.
Jakie są typy prób obciążeniowych?
Pal można testować na każde obciążenie, które będzie docelowo przenosił. Najczęściej wykonuje się próby wciskania i wyciągania, które najczęściej stanowią dominujące obciążenie dla tego typu fundamentów. Nieco rzadziej wykonuje się próby pod obciążeniem poziomym z uwagi na to, że najczęściej mają one niskie wartości i stanowią wtedy mało istotne obciążenie dla nośności pali.
Co jest potrzebne do badania obciążenia pali fundamentowych?
Na początku badanie należy zaprojektować, czyli przede wszystkim wiedza techniczna oraz specjalistyczna np. z norm EN ISO 22477, czy literatury fachowej, zarówno jak i doświadczenie.
Kolejno musimy wiedzieć między innymi pal o jakiej konstrukcji będzie poddany badaniu, a także pod jakimi obciążeniami i w jakim miejscu na budowie. Do tego w ogólnym przypadku potrzebne są badania geotechniczne, reakcje z konstrukcji oraz plan zagospodarowania terenu.Mając już zaplanowane badania, możemy ruszyć na plac budowy.
Do przeprowadzenia próby obciążeniowej niezbędne będą:
Pal testowy (według projektu)
Konstrukcja wsporcza (pale podpierające, belka rozkładająca obciążenie „trawers” – o odpowiedniej nośności)
Zestaw obciążający (siłownik hydrauliczny- o odpowiednim ciśnieniu i skoku roboczym)
System pomiarowy (czujniki przemieszczeń i ciśnienia- o odpowiedniej dokładności pomiaru)
Formularz testowy (do zapisu wyników oraz odnotowania uwag i komentarzy)
Jak wygląda przygotowanie i przebieg badania?
Najpierw instalowany jest pal testowy wraz z palami podpierającymi oraz instalowany jest trawers.

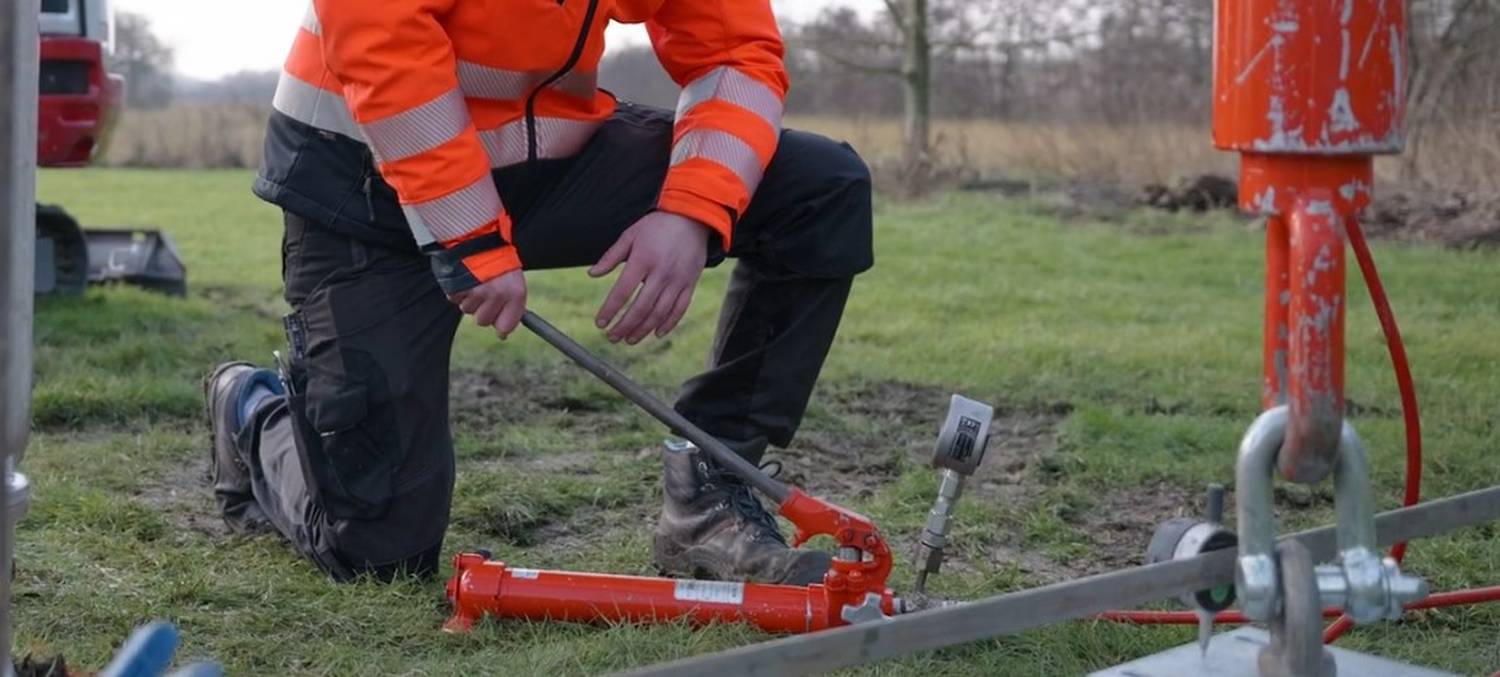

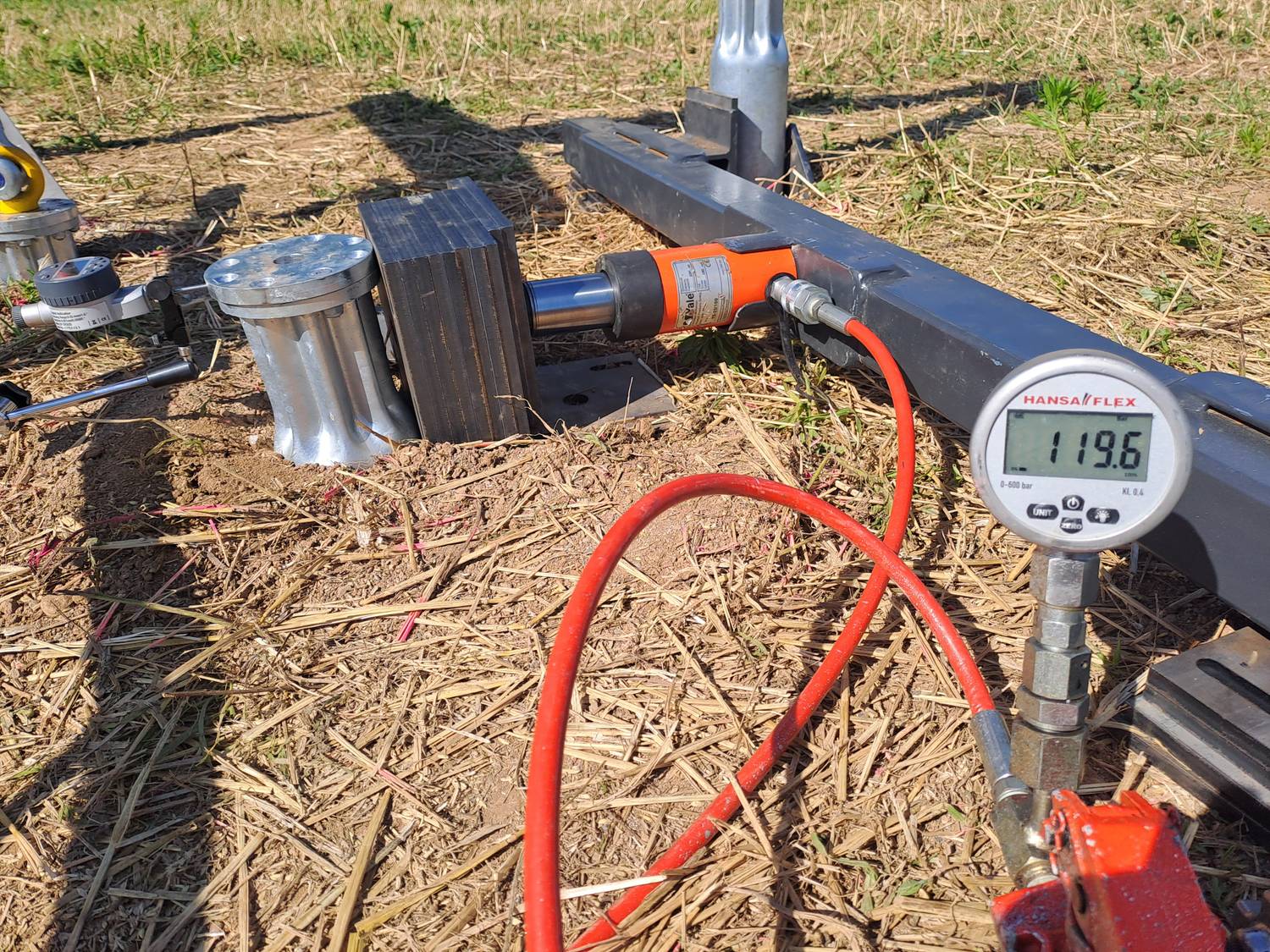

Następnie między konstrukcją wsporczą, a palem testowym umieszcza się siłownik z podłączonym lewarkiem i manometrem.
W ostatnim kroku, na kierunku działania siły, montuje się zestaw do pomiaru przemieszczeń.
Po sprawdzeniu stanowiska i „wybraniu luzów” z systemu poprzez wstępne naprężenie systemu, można zaczynać próbę.

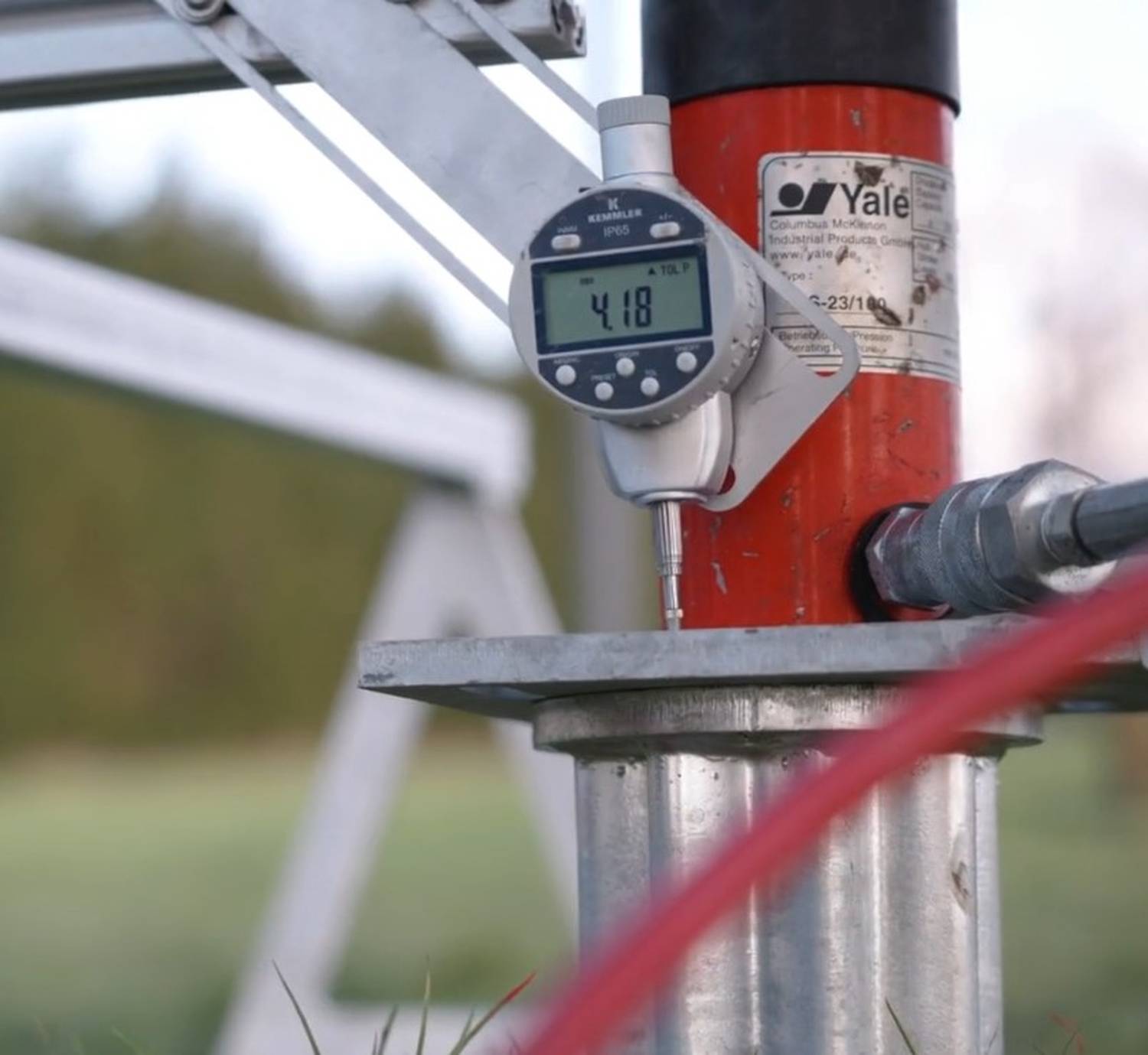

Podczas próby obciążeniowej stopniowo w określonych odstępach czasowych i cyklach podnosi się lub obniża ciśnienie w siłowniku do zadanych w formularzu poziomów, każdorazowo sprawdzając i zapisując aktualne przemieszczenie na zegarze pomiarowym.

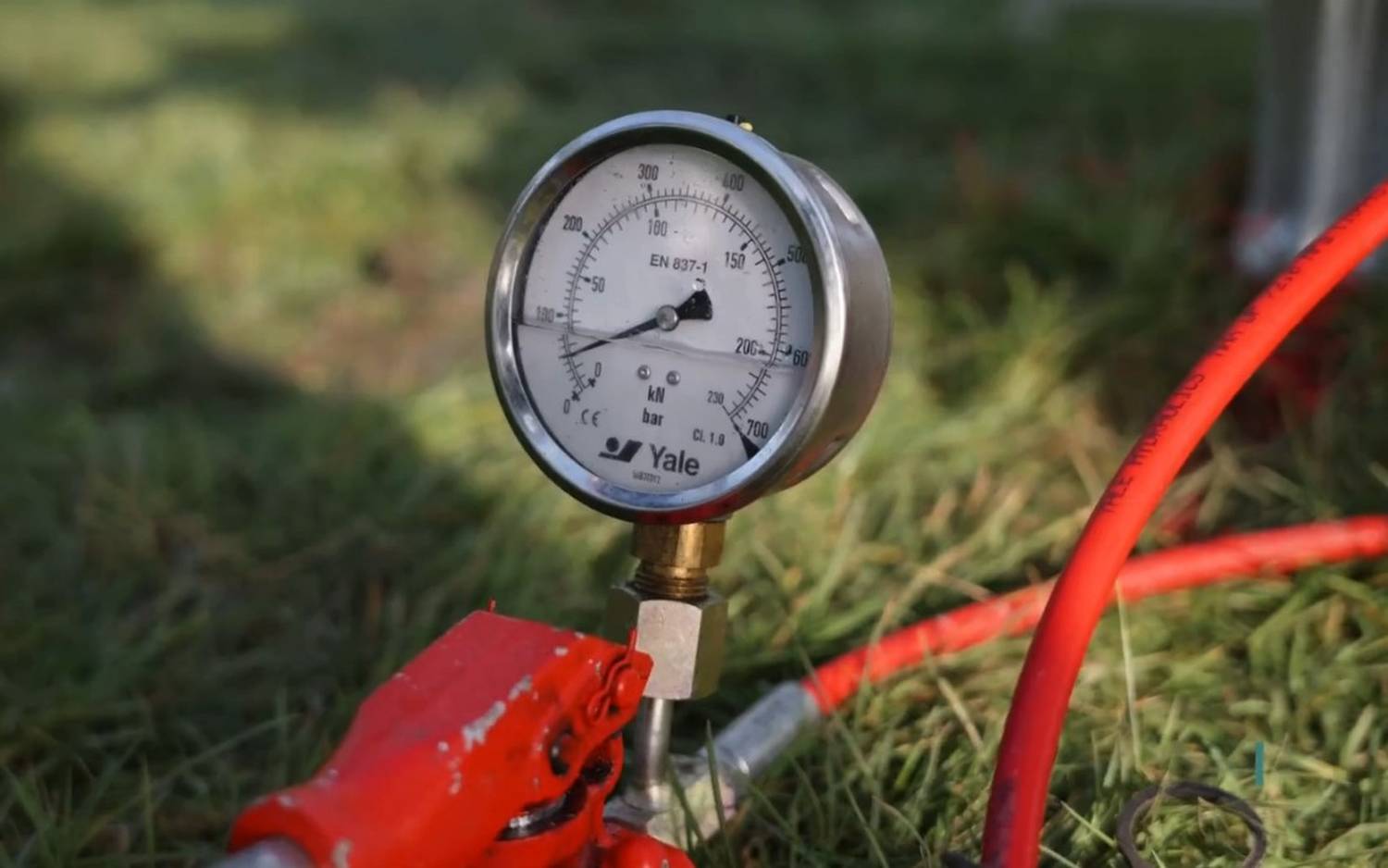

Odczyty najczęściej prowadzi się w jednostkach ciśnienia [bar], co przy znajomości powierzchni cylindra można bezpośrednio przeliczyć na siłę z jaką działamy na pal [kN]. Pomiary przemieszczeń mierzone są w [mm] z odpowiednią precyzją.
Badanie prowadzi co najmniej do uzyskania odpowiedniej siły, granicznego przemieszczenia lub zniszczenia. Odpowiednia siła oznacza obciążenie, które po pomniejszeniu przez odpowiednie współczynniki korelacyjne (powiedzmy „statystyczne”) oraz bezpieczeństwa, jest większa niż zadeklarowane obciążenia obliczeniowe na konstrukcje.
Graniczne przemieszczenie dla kierunku pionowego wynosi najczęściej 10% średnicy pala (np. 14mm), a dopuszczalne przemieszczenie poziome jest ustalane w zależności od konstrukcji i oczekiwań klienta (np. 30mm dla głowicy pala).
Długość badania zależy m.in. od parametrów gruntu, rodzaju i wartości obciążenia. Dla pali WFS badanie z reguły nie powinno trwać dłużej niż 6 godzin.
Jaki jest wynik i korzyści z badania?
Najważniejszym wynikiem badania jest krzywa obciążenie [kN] – przemieszczenie [mm], sporządzona na podstawie danych z formularza testu. Daje ona projektantowi bardzo dużą, rzeczywista wiedzę o zachowaniu i nośności pala. Dzięki temu jesteśmy w stanie wykorzystać wbudowywany materiał w jak najlepszy sposób i zmniejszyć koszty wykonania fundamentu. Badania są podsumowane w szczegółowym raporcie, gdzie szeroko i precyzyjnie analizuje się i opisuje, wszystkie dane wejściowe i wyjściowe z badania.
